Un borde blanco alrededor de un diseño puede arruinar una impresión que, por lo demás, tiene buen color. En la xTool O1 Omni hay dos herramientas que conviene conocer: white ink choke y la calibración de los dos cabezales para el accesorio rotativo. Actúan sobre problemas diferentes y hay que escoger la adecuada.
White ink choke: retraer el contorno de la base blanca
La base blanca da cobertura debajo del color. White ink choke reduce su extensión en el borde: el contorno del blanco queda ligeramente hacia dentro respecto del color que se imprime encima. Así se reduce la posibilidad de que asome una línea blanca alrededor.
No significa bajar el número de capas de blanco ni reducir por igual toda su opacidad. Es un ajuste del contorno de la máscara. Puede ayudar con un pequeño borde visible; no corrige por sí solo un desplazamiento importante entre cabezales.
La guía oficial de uso con Studio sitúa white ink choke en el panel derecho de parámetros de procesamiento. Selecciona el diseño, localiza el ajuste en las opciones de impresión y prueba una retracción pequeña sobre el material real. Aumentarla en exceso puede dejar bordes con menos cobertura y perjudicar letras finas o detalles pequeños.
Compara una muestra sin retracción y otra con el ajuste, manteniendo el resto de parámetros. Revisa especialmente texto pequeño, líneas estrechas y límites sobre soportes oscuros o transparentes. No publicamos un valor universal: el diseño y el soporte cambian el resultado.
En Dual UV hay una calibración específica para el rotativo
Cuando blanco y color quedan desplazados al imprimir un tumbler con OR1, conviene revisar la alineación de los dos cabezales. Studio ofrece un asistente específico denominado Rotary Attachment Dual-Head Calibration. Su finalidad es ajustar el registro entre capas en impresión rotativa y corregir halos debidos a esa desalineación.
La captura oficial de ajustes de la O1 Omni muestra la ruta: ajustes del dispositivo, pestaña Calibration, opción Rotary Attachment Dual-Head Calibration, botón Start. Sigue el asistente y sus requisitos de pieza y patrón. No sustituimos las dimensiones que indique la versión instalada por medidas aproximadas.
Las notas del plugin 0.6.6 confirman cambios en la pantalla final de ese asistente Dual UV. Una versión actualizada ayuda a seguir instrucciones coherentes con el equipo.
La calibración del OR1 y la de los dos cabezales son distintas
Studio también muestra Rotary attachment calibration. La guía oficial de impresión rotativa pide, para esa calibración geométrica, limpiar los cuatro puntos de referencia, retirar la pieza y cerrar la mordaza a su apertura mínima antes de iniciar el proceso. Ese paso no debe confundirse con la alineación Dual-Head, que tiene su propio asistente.
Después de calibrar, monta y modela la pieza según la guía. Haz una impresión de prueba con blanco y color y comprueba el borde. Si el halo persiste, revisa montaje, modelado y registro con soporte. Un halo no identifica por sí solo su causa.
Elegir el ajuste según lo que muestra la prueba
- Blanco que asoma ligeramente por el contorno: comprobar white ink choke con una muestra.
- Blanco y color desplazados en el tumbler: revisar la calibración Dual-Head del rotativo.
- Posición o modelado incorrectos: revisar montaje y calibración geométrica del OR1.
Nuestro punto de partida de dos capas de blanco y una de color está explicado en las primeras impresiones de nuestra Dual UV. Esa receta inicial tampoco sustituye la alineación ni la prueba de adherencia sobre cada material.

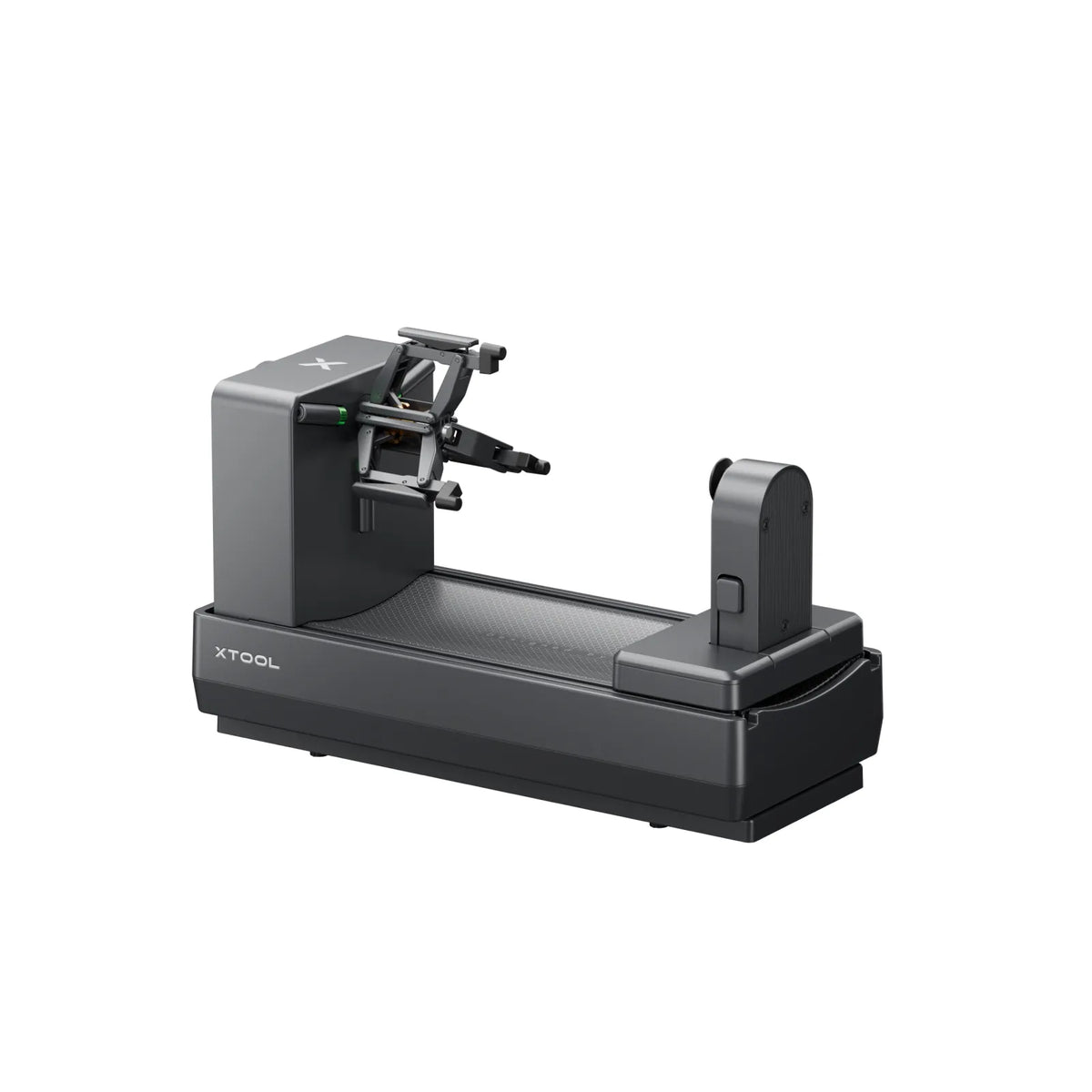

Consulta la ficha de OR1 en xTool [xTool ES]. Estos enlaces son de afiliación: podemos recibir una comisión sin coste adicional para ti. Cómo financiamos este blog.
